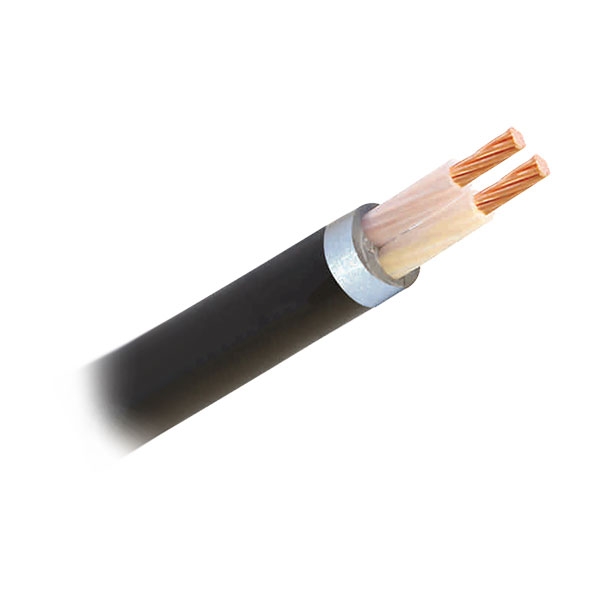

Quy cách: Cu / XLPE / PVC — tức lõi đồng dẫn điện, lớp cách điện bằng XLPE, lớp vỏ ngoài PVC.
Số lõi: 2 lõi
Kiểu ruột dẫn: nhiều sợi bện tròn (có thể ép chặt cấp 2)
Điện áp danh định: 0,6 / 1 kV
Tiết diện mỗi lõi: 6 mm²
| Thông số | Giá trị điển hình |
|---|---|
| Kết cấu ruột dẫn | 7 sợi × 1,04 mm (7/1,04) |
| Đường kính ruột dẫn gần đúng | ~ 3,12 mm |
| Điện trở DC tối đa tại 20 °C | 3,08 Ω/km |
| Chiều dày cách điện danh nghĩa | ~ 0,7 mm |
| Chiều dày vỏ (vỏ ngoài) danh nghĩa | ~ 1,8 mm |
| Đường kính tổng gần đúng | ~ 13,3 mm |
| Khối lượng cáp (gần đúng) | ~ 293 kg/km |
| Đường kính tổng (theo nhà phân phối khác) | ~ 14,1 mm |
| Trọng lượng mỗi mét | ~ 279,4 g/m (tương đương ~ 279.4 kg/km) |
| Nhiệt độ làm việc dài hạn cho phép | 90 °C |
| Nhiệt độ cho phép khi ngắn mạch (thời gian nhất định) | Với mặt cắt ≤ 300 mm²: ~160 °C (trong thời gian ngắn) |
| Tiêu chuẩn áp dụng | TCVN 5935-1 / IEC 60502-1 |
| Quy cách đóng gói | Cuộn hoặc theo lô (do khách hàng yêu cầu) |
Khi chọn dây, cần đảm bảo dòng điện thực tế không vượt quá khả năng chịu tải của dây 6 mm² khi làm việc lâu dài để tránh hiện tượng quá nhiệt.
Khi lắp đặt, cần tránh uốn cong quá nhỏ bán kính, để giữ an toàn cho lớp cách điện.
Nếu dây phải chịu môi trường khắc nghiệt (nhiệt độ cao, ẩm, hóa chất) thì cần kiểm tra xem lớp vỏ PVC có phù hợp hay có cần lựa chọn dây có vỏ bảo vệ bổ sung.
Trong trường hợp xảy ra ngắn mạch, dây phải chịu được nhiệt độ cao trong khoảng thời gian ngắn mà không làm hỏng lớp cách điện đến mức gây nguy hiểm.
